MOBILE DOCK(이동식도크)
- >
- mobile dock
- >
- 1방향 MOBILE DOCK
1방향 MOBILE DOCK
표준분리형
결합시 일체형 방식과 동일하며, 경사부는 분리 가능한 구조로 공간 활용을 극대화 할 수 있으며, Mobile Dock 전기종 분리형 선택이
가능하며, 지게차로 분리, 결합, 보관, 이송이 자유롭습니다.
분리형 Mobile Dock의 특성 참조
이동방식
분리형 결합방식

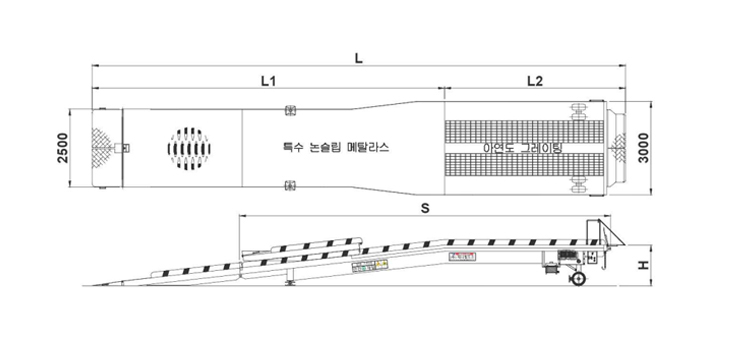

제품외관도
기술제원 (Spec)
모델선정요인| 구분 / MODEL | 단위 | 73-TS | 82-TS | 83-TS | 92-TS | 93-TS | 102-TS | 103-TS | 113-TS | 123-TS |
|---|---|---|---|---|---|---|---|---|---|---|
| 기폭(W) | m | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) | 2.7(2.04) |
| 기장(L) | m | 11.1 | 11.1 | 12.1 | 12.1 | 13.1 | 13.1 | 14.1 | 15.1 | 16.1 |
| 경사(L1) | m | 7.3 | 8.3 | 8.3 | 9.3 | 9.3 | 10.3 | 10.3 | 11.3 | 12.3 |
| 수평(L2) | m | 3.8 | 2.8 | 3.8 | 2.8 | 3.8 | 2.8 | 3.8 | 3.8 | 3.8 |
| 경사각도 | 도 | 9.0~11.0 | 8.0~10.2 | 8.0~10.2 | 7.0~9.0 | 7.0~9.0 | 5.8~7.8 | 5.8~7.8 | 4.7~6.6 | 3.7~5.7 |
| 보관범위(S) | m | 5.8 x 2.7 | 5.8 x 2.7 | 6.8 x 2.7 | 6.8 x 2.7 | 7.8 x 2.7 | 7.8 x 2.7 | 8.8 x 2.7 | 9.8 x 2.7 | 10.8 x 2.7 |
| 자체중량 | kg | 3300 | 3300 | 3600 | 3600 | 3900 | 3900 | 4200 | 4600 | 5000 |
| CAPACITY | kg | 13000~15000 | ||||||||
| 상하조절높이(H) | mm | 1250~1750 | ||||||||
| 상하작동시스템 | 렌딩기어 수동 System (Option : 자동 System) | |||||||||
| 타이어형태 | ￠420 x 150w Solid Tire (바퀴 Stop 장치 장착) | |||||||||
| 보조 Support | 각산 M50 x 330L Screw | |||||||||
| 본체부 재질 | SS400 | |||||||||
| 경사부 재질 | 특수 논슬립 메탈라스 | |||||||||
| 수평부 재질 | 펀칭 가공 논슬립 아연도 그레이팅 + CH.PL | |||||||||
| LIP 재질 | 아연도 CH.PL | |||||||||
| 진입부 재질 | 아연도 CH.PL | |||||||||
| BUMPER | 차량마찰방지 Bumper 2Set 장착 | |||||||||
| 공구함 | 공구함 장착 및 필요 공구 지급 | |||||||||
| PAINT | Epoxy / Urethane 도장 (주문 색상) | |||||||||
- MODEL 선택 : 작업 환경(지게차의 등판능력, 용량, 작업의 편리성 등)을 고려 선택할 수 있습니다.
- 상기제원은 일반적 작업내용에 따른 기준규격이며 현장의 작업내용에 따른 별도의 사양주문제작이 가능합니다.
- 상기 제원은 품질개선등으로 인하여 예고없이 변경될 수 있습니다.
